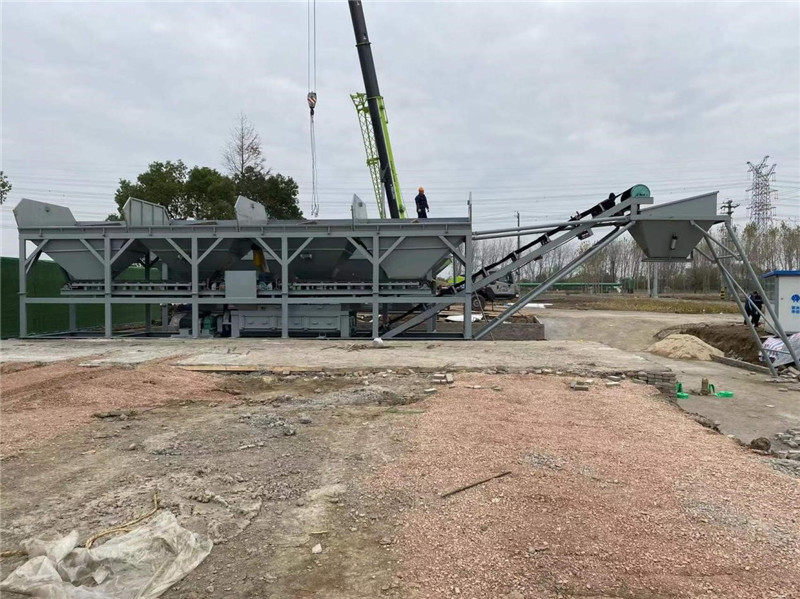

En son Temelsiz Mobil Stabilize Toprak Karıştırma Tesisi, küçük bir çalışma alanı ile tasarlanmış ve sürekli kullanım için demonte edilip bir sonraki varış noktasına taşınabilen yeni bir karıştırma ekipmanı türüdür.Çok yönlülüğü, çimento, kireç ve çakıl ile stabilize edilmiş toprağı ve diğer stabilize edilmiş malzemeleri karıştırmasına olanak tanıyarak müşterilerini gereksiz masraflardan kurtarır.Nispeten az miktarda stabilize toprağa sahip Demiryolu, otoyol, köprü ve diğer şantiyeler için mükemmel bir seçimdir.
Clear Road Mobil Stabilize Toprak Karıştırma Tesisi kullanıcı dostudur ve üstün performans sunar.Hem enerji verimli hem de yüksek çıktılıdır.Özel ihtiyaçlarınıza göre 2,3,4 depo ve/veya özel özelleştirme arasından seçim yapabilirsiniz.
Temel gerektirmeyen mobil su stabilize karıştırma tesisi, ekipmanın çalışma alanını büyük ölçüde azaltan kompakt bir tasarım konsepti ve makul bir yerleşim planı benimser.Basit kullanım, kurulum, hata ayıklama ve kolay bakım avantajlarına sahiptir.Seçilen yedek parçalar, uygun maliyetli olacak, maliyetleri azaltacak ve daha yüksek ekonomik faydalar sağlayacak şekilde dikkatlice seçilir.Bu tesis, her seviyedeki yollar, havaalanları ve demiryolları gibi alt temellerin inşası için uygundur.
Tartım ünitesi, yüksek hassasiyetli bir paslanmaz çelik basınç sensörü kullanır.Geleneksel menteşe sensörü ile karşılaştırıldığında, daha az sallanma, daha iyi kararlı sinyal ve daha düşük kırılma oranı vardır.
Dozaj terazisi, ön sürücüye kıyasla tartımda daha doğru olan arka sürücüyü kullanır.Bant üzerindeki çalışma yüzeyinin doğal gevşek kenarı, kayış geriliminin tartım sensörü üzerindeki etkisini azaltır ve böylece tartım sinyalinin daha istikrarlı ve doğru olmasını sağlar.
Frekans hız dönüştürme ve profesyonel bilgisayardan oluşan bant tartım birimi ve esnek ve doğru ölçüm telafi yöntemi benimsenmiştir.Kayma hızı düzenlemesinin geleneksel hacim ölçüm performansı ile karşılaştırıldığında, önceki ölçüm telafisi daha zamanında ve esnektir.Doğru kompanzasyon, toplam bileşenleri daha doğru hale getirir ve herhangi bir zamanda sağlanan arızalı teşhis alarmı, tüm ekipmanın güvenli ve sürekli üretimini koruyabilir.
Etek kayışı, sensör verilerinin daha gerçek ve etkili olmasını ve ölçümün daha doğru olmasını sağlamak için yan duvar kum taşlarıyla sıkıştığında tartı sensörü üzerindeki etkiyi önlemek için kullanılır.
Teknik Denetleme Bürosu tarafından verilen bant tartım ölçüm teknolojisi kalifikasyon sertifikasını aldık.
Silonun yapısı küçüktür ve malzeme depolama, tartma, taşıma, karıştırma, boşaltma ve otomatik kontrol sistemi gibi kararlı toprak üretiminin neredeyse tüm süreçlerine odaklanır. Makine çalışma arayüzü insancıllaştırılmıştır, çalışma performansı güvenilirdir ve hala çeşitli korkunç ortamlarda kararlı bir şekilde çalışabilir.İki yatay şaftlı zorlayıcı karıştırıcı, güçlü sürekli çalışma kabiliyetine, kapsamlı karıştırma yoluna, güçlü karıştırma hareketine ve hızlı ortalama karıştırma kabiliyetine sahiptir. Silo, şaft kafasından bulamaç sızıntısını önleyebilen ve yüksek verimlilikle dörtlü sızdırmazlık tasarımına sahiptir. daha az kayıp, kurulumu ve bakımı kolaydır.Ayrıca şantiyeye taşınması ve hata ayıklama olmadan montajı kolaydır.Ekipman, yüksek derecede otomasyona, güçlü manevra kabiliyetine, basit kullanıma ve iyi stabiliteye sahiptir.Yapı sağlam, alan yerleşimi kompakt ve makul, bu da aynı zamanda esneklik ve üretim kapasitesi sağlıyor.Mobil su stabilizasyon istasyonu çok küçük bir alanı kaplar ve sahalar arasında taşınması kolaydır, bu da temel mühendislik miktarını büyük ölçüde azaltır.
Özellikler:
YWDJ600,500,400,300 temelsiz mobil stabilize toprak karıştırma tesisinin ana performans parametreleri:
| Parametre Modeli | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| Çıkış Hızı | 300 ton/saat | 400 ton/saat | 500 ton/saat | 600 ton/saat |
| ölçüm metodu | Bilgisayar Ölçümü | Bilgisayar Ölçümü | Bilgisayar Ölçümü | Bilgisayar Ölçümü |
| Ayar Yöntemi | Sıklık | Sıklık | Sıklık | Sıklık |
| Kontrol metodu | Otomasyon | Otomasyon | Otomasyon | Otomasyon |
| Tartım Hassasiyeti(Agrega) | ±2% | ±2% | ±2% | ±2% |
| Tartım Hassasiyeti(Toz Malzeme) | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 |
| İzleme Oranı | 90KW | 100KW | 130KW | 140KW |
| Toplam ağırlık | 24 ton | 24 ton | 26 ton | 26 ton |
| Toplam güç | 90KW | 100KW | 130KW | 140KW |
YWDJ500-600YWDJ500-600 mobil stabilize toprak karıştırma tesisiAlt öğe yapılandırma tablosu
| Sayı | Bölüm adı | Özellikler | miktar | Anavatan | açıklama | |
| 1 | Komple makine |
|
Agrega hunisi,TBitmiş ürün silosunun demir plakası 5 mm'yi, eğimli bantlı konveyörün kanal çeliği No. 18'i, agrega hunisi ve karıştırıcının ayakları 20 I'yi benimser kirişSve eğimli kayış naylon kayışı benimser. Tepsi 200*200 l'den imal edilmiştir. ışın
|
|||
| 2 |
Agrega Karıştırma Sistemi
|
Agrega hunisi |
8m³
|
4 | Beian,Şandong | Hazne genişliği:3200mm |
|
titreşimli ekipman
|
1.1KW | 4 | Xinxiang, Henan | |||
| ızgara elek | güçlendirilmiş elek | 4 | Beian,Şandong | |||
| Kayış ölçeği |
Ölçüm doğruluğu ±%0,5-1 |
4 | Beian,Şandong | |||
| Kayış ölçekli makara | 4KW | 2 | Zibo, Şandong | |||
| 5.5KW | 2 | |||||
| Basınç sensörü | 150kg | 4 | Bengbu, Anhui | |||
| Kayış ölçekli avara | φ89×780 | 1 takım | Beian,Şandong | |||
| Kayış ölçekli avara | φ89×740 | 1 takım | Beian,Şandong | |||
| 3 |
Toz kaynağı sistem |
toz kutusu | 70—100T | 1 | yatay stil | |
| Toz giderme | Nabız torbası | 1 | Beian,Şandong | |||
| Sürgülü vana | 800×800 | 4 | Beian,Şandong | |||
| Sürgülü vana el çarkı | 320 | 8 | Beian,Şandong | |||
| Vidalı konveyör | φ325×3600mm | 2 | Beian,Şandong | |||
| vidalı motor | 7.5KW | 2 | Beian,Şandong | |||
| Çelik tel halat | φ6－10 metre | 1 | Beian,Şandong | |||
| Bez çanta | φ325 | 2 | Beian,Şandong | |||
| Vidalı elektronik terazi | Φ325×1400mm | 1 | Beian,Şandong | |||
| Elektronik tartı motoru | 4KW | 1 | Beian,Şandong | |||
| yüksek hızlı sarmal | 11KW 6.2 metre | 1 | Jinan Mikosi | |||
| 4 | Kontrol sistemi | Kontrol odası | 1 |
kontrol metodu: bilgisayar kontrolü, |
||
| 5 |
su temin sistemi
|
dalgıç pompa | 2.2KW | 1 | Zibo, Şandong |
Su modu: frekans dönüştürme |
| Pompa akışı | 40m³/saat | 1 | Beian,Şandong | |||
| Boru hattı ve aksesuarlar | 1 | Weifang, Şandong | ||||
| 6 | Karıştırma kısmı | karıştırıcı | 1 | Beian,Şandong |
Ana bilgisayar türü: Çift şaft zorlamalı sürekli |
|
| Mmotor | 30KW | 2 | Motor No. 1 Fabrikası | |||
| Bıçak ağzı | Yüksek manganez alaşımlı aşınmaya dayanıklı malzeme | 56 | Weifang, Şandong | |||
| Reğitimci | ZLY180 | 2 | Zibo, Şandong | |||
| 7 | Depolama bölümü | Eğimli bantlı konveyör |
Kurulum eğimi Q=30° çerçeve kanal çeliği[18 |
1 | Beian,Şandong |
Doumen sürüşü Yöntem: Pnömatik
Depolama kutusu Boşaltma yüksekliği: 3100mm
|
| Motor Tamburu | 50100-15KW-2.5 | 1 | Zibo, Şandong | |||
|
1000×5－21,5 metre | 1 | hebei | |||
| Bantlı Konveyör Avara | φ89×375 | 1 takım | Beian,Şandong | |||
| Bantlı Konveyör Avara | φ89×1150 | 1 takım | Beian,Şandong | |||
| Dikey Avara | 1 takım | Beian,Şandong | ||||
| Nihai depolama kutusu |
5m³(birikim)
|
1 | Beian,Şandong | |||
| titreşimli ekipman | 0.5KW | 1 | Xinxiang, Henan | |||
| Elektrikli zil | 1 | Beian,Şandong | ||||
| 8 | Hava sistemi | Elektromanyetik dalga | 4V310 | 2 | Zhejiang | |
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian,Şandong | |||
| Hava kompresörü | 0,67/7－5,5KW | 1 | ||||
|
Hava silindiri
|
100×250 | 2 | ||||
| 9 | Elektrik kontrol sistemi | Elektronik bileşenler | 1 | Chint Delixi |
Elektrikli cihazlar isteğe bağlıdır 485 iletişim bağlantısını kullanarak |
|
| Kontrol sistemi | 1 | Beian,Şandong | ||||
| Ana bilgisayar | 1 | Lenovo | ||||
| monitör | 1 | Lenovo | ||||
| Çevirici | 3.7 kw | 2 | ||||
| Çevirici | 5.5kw7.5kw | 3 | ||||
| 11 | Rastgele aksesuarlar | Belirli araçlar | 1 | Beian,Şandong | ||
| Talimat | 1 | Beian,Şandong | ||||
| Devre şeması | 1 | Beian,Şandong | ||||
| sertifika | 1 | Beian,Şandong | ||||
Not: 1 Teknik iyileştirme nedeniyle, satın alınan parçaların menşei ve teknik parametrelerin modeli değiştirilebilir, ancak işlevler mevcut olanlardan daha kötü değildir;
2 Alıcının aşağıdaki tesisleri hazırlaması gerekir: karıştırma istasyonunun beton temeli, karıştırma istasyonunun güç dağıtım kabinine giden güç kaynağı ve karıştırma istasyonunun su depolama kaynağı;ekipman için gerekli mekanik yağ ve karıştırma istasyonunda gerekli yıldırımdan korunma sistemi.
bumobil stabilize toprak karıştırma tesisiotoyollar, şehir içi yollar, havaalanları, spor sahaları gibi yer altında bulunabilen malzemelerin yapımında kullanılmak üzere tasarlanmış bir alettir.Bu cihaz yüksek teknoloji ile üretilmiştir ve sönmemiş kireç, sönmüş kireç, toprak, kumtaşı, uçucu kül, çimento ve diğer hammaddelerle karıştırılabilir.Çimento-stabilize çakıl, kireç-toprak stabilize malzemeler, sıkıştırılabilir beton ve diğer ana malzeme türlerini üretme kabiliyetine sahiptir.
Buna ek olarak, doğru orantılı olma ve güzel bir tutarlı karışıma sahip olma avantajlarına da sahiptir.Bununla çeşitli mühendislik yapıları için kullanılabilir.
Mobil Toprak Karıştırma Tesisi için kapsamlı teknik destek ve servis sağlıyoruz.Teknik destek ekibimiz her türlü soruyu yanıtlamak ve teknik tavsiye sağlamak için 7/24 hizmetinizdedir.Ekipmanın her zaman en iyi durumda olmasını sağlamak için düzenli denetimler, onarımlar ve değiştirmeler dahil olmak üzere ekipmanın servis ve bakımını da sağlıyoruz.
