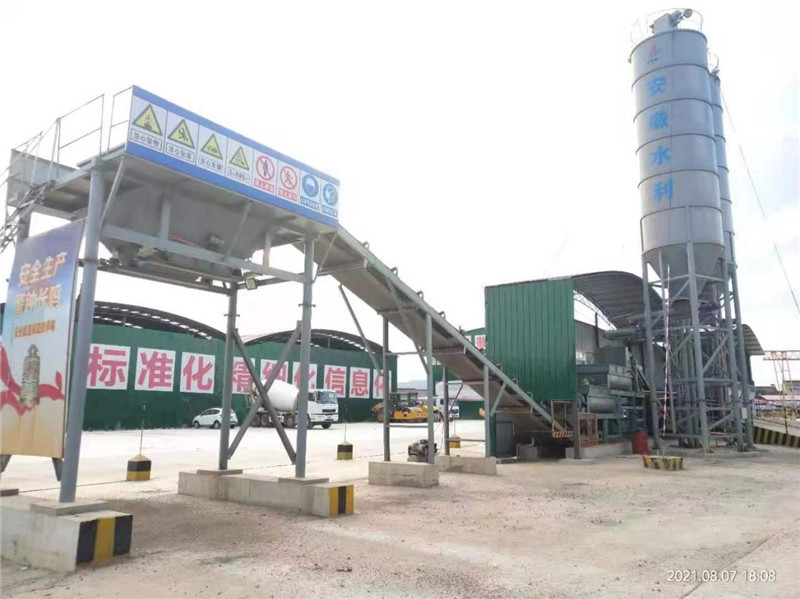

Otoyol Çimento Tartı Hassasiyeti için Stabilizasyon Toprak Karıştırma İstasyonu WDJ600
WDJ serisi stabilize toprak karıştırma tesisi, yol temel malzemesinin sürekli olarak karıştırılması için özel olarak tasarlanmıştır.Bu son teknoloji ekipman, hem yurt içinde hem de yurt dışında sürekli stabilize toprak karıştırma tesisinin avantajları temel alınarak geliştirilmiştir ve böylece en yüksek kalitede teknik performans sağlar.
Şirketimizin WBZ serisi stabilize toprak karıştırma tesisi, rekabetçi bir fiyat sunmaktadır.Yüksek kaliteli otoyollar, şehir içi yollar, havaalanları, rıhtımlar, spor sahaları ve diğer tesisler için temel malzeme ihtiyaçlarını karşılamak üzere özel olarak tasarlanmıştır.Yerli ve yabancı kaynaklardan türünün ilk örneği teknoloji ile tasarlanmıştır.
Makine, çimentoyla stabilize edilmiş kum ve çakıl, gri toprakla stabilize edilmiş temel malzeme ve sıkıştırılabilir beton dahil olmak üzere farklı temel malzemeleri üretmek için çeşitli hammaddeler kullanabilir.Doğru orantı ve eşit karıştırma ile, makine tarafından üretilen malzemeler ilgili resmi inşaat standartlarını karşılar.
WDJ300.400.500.600.700.800 tipi stabilize toprak karıştırma tesisi ana performans parametreleri:
| Parametre Modeli | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| üretkenlik | 300 ton/saat | 400 ton/saat | 500 ton/saat | 600 ton/saat | 700 ton/saat | 800 ton/saat |
| Ölçüm yöntemi | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı |
| Ayarlama yöntemi | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü |
| Kontrol modu | otomatik | otomatik | otomatik | otomatik | otomatik | otomatik |
| Tartım doğruluğu (agrega) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Tartım hassasiyeti (toz) | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 |
| Ana motor gücü | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Toplam ağırlık | 24 ton | 24 ton | 27 ton | 27 ton | 30 ton | 30 ton |
| Toplam güç | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ600 D tipibilgisayar ölçüsüd ve frekans hız kontrollü stabilize toprak karıştırma tesisi alt konfigürasyon tablosu
| HAYIR. | Bölüm adı | Şartname Modeli | Miktar | Anavatan | Notlar | ||
| 1 | Komple makine |
6, Montaj formu: ayrılabilir tip 7, Alan:50m*15m 8 Konfigürasyon: Dört hazne ve iki hazne (çift motorlu ikincil karıştırma süperpozisyon tipi) |
Agrega hunisi, bitmiş silo demir plakası 5 mm'yi benimser; düz kayış makinesi, eğimli kayış makinesi kanal çeliği 18'i benimser; agrega hunisi, mikser ayakları 20 I-kirişi benimser.Düz kayış ve eğimli kayış, naylon kayışı benimser. .
|
||||
| 2 |
Agrega harmanlama sistemi
|
Agrega hunisi | 5mm kullanarak 12m³ demir levha | 4 | Beian,Şandong |
Kombinasyon tipi: Tek hazne bileşimi Hazne genişliği: 3300mm |
|
| Vibratör | 1.1KW | 4 | Henan Xinxiang | ||||
| Izgara ekranı |
Izgarayla güçlendirilmiş ekran
|
4 | Beian,Şandong | ||||
| Kayış ölçeği | Tartım hassasiyeti ±%0,5-1 | 4 | Beian,Şandong | ||||
| Kayış ölçekli tambur | 4KW | 4 |
zibo Şandong |
||||
| Basınç sensörü | 150kg | 4 | Bengbu Anhui | ||||
| Kayış kantarı taşıyıcı makaraları | φ89×1080 | 1 takım | Beian,Şandong | ||||
| Kayış kantarı taşıyıcı rulo | φ89×1040 | 1 takım | Beian,Şandong | ||||
| basınç kayışlı kasnak | 1 | Beian, Şandong | |||||
| Dozlama bandı makinesi Çerçevesi | kanal çeliği [18 | 1 | Beian, Şandong | ||||
| motorlu kasnak | 50100-15KW-2.5 | 1 | Beian, Şandong | ||||
| Halka düz kemer | 1000×5-47.5m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×375 | 1 takım | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1150 | 1 takım | Beian, Şandong | ||||
| Dikey çubuk | 1 takım | Beian, Şandong | |||||
| 3 | Toz besleme sistemi | Besleme sistemi Toz kutusu | 80—100T | 2 | Beian, Şandong | ||
| Toz giderme | Hiçbiri | isteğe bağlı | |||||
| Sürgülü vana | 800×800 | 2 | Beian, Şandong | ||||
| Sürgülü vana el çarkı | 320 | 4 | Beian, Şandong | ||||
| Vidalı konveyör | φ325×2700mm | 2 | Beian, Şandong | ||||
| sarmal motor | 5.5KW | 2 | Beian, Şandong | ||||
| Çelik tel halat | φ6-10m | 2 | Beian, Şandong | ||||
| Bez çanta | φ325 | 4 | Beian, Şandong | ||||
| Spiral elektronik tartı | Φ325×1400mm | 2 | Beian, Şandong | ||||
| Elektronik tartı motoru | 4KW | 2 | Beian, Şandong | ||||
| Akım gerilimi sensörü | 500kg | 2 |
Bengbu, Anhui |
||||
| 4 | Operasyon odası | Kontrol odası | 1 | Beian, Şandong |
Kontrol modu: bilgisayar kontrolü
|
||
| LED ışığı | 1 | Beian, Şandong | |||||
| Klima | 1HP (soğutma ve ısıtma tipi) | 1 | |||||
| priz | 1 | ünlü marka | |||||
| 5 | su temin sistemi | dalgıç pompa | 2.2KW | 1 | Zibo , Şandong | su kontrol modu: frekans regülasyonu | |
| Su pompası akışı | 40m³/saat | 1 | Beian , Şandong | ||||
| Boru hatları ve bağlantı parçaları | 1 | Weifang, Şandong | |||||
| 6 | Karıştırma cihazı | Mikser | 2 | Beian , Şandong |
makine tipi: Çift yatay şaft güçlü sürekli tip |
||
| Çift motorlu | 37KW | 4 | motor | ||||
| Bıçak ağzı | Yüksek manganez alaşımlı aşınmaya dayanıklı malzeme | 60*2 | Weifang, Şandong | ||||
| Hız düşürücü | ZLY180 | 4 | Zibo, Şandong | ||||
| 7 | Depolama aygıtı | eğimli bant makinesi |
Kurulum eğimi Q=18° Çerçeve kanalı :çelik [18 |
1 | Beian , Şandong |
Hazne kapı sürücüsü Yöntem: Pnömatik
depolama kutusu Boşaltma yüksekliği: 3700mm |
|
| elektrikli tahrik tamburu | 50100-18.5KW-2.5 | 1 | Zibo, Şandong | ||||
| halka şeklindeki düz kemer | 1000×4－38m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×375 | 1 takım | Beian , Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1150 | 1 takım | Beian , Şandong | ||||
| Dikey rulo | 1 takım | Beian , Şandong | |||||
| Nihai depolama kutusu | 5mm kullanarak 8m³ (istiflenmiş) demir levha | 1 | Beian , Şandong | ||||
| Vibratör | 1.1KW | 1 | Xinxiang, Henan | ||||
| 8 | Hava devresi sistemi | Selenoid vana | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Şandong | ||||
| Hava kompresörü | 0,67/7－5,5KW | 1 | |||||
| Hava silindiri | 100×250 | 4 | |||||
| 9 | Elektrik kontrol sistemi | Elektrik parçaları | 1 | Chint Dexie |
Elektrik bileşenleri isteğe bağlı olabilir 485 iletişim bağlantısını benimseyin |
||
| Kontrol sistemi | 1 | Beian , Şandong | |||||
| Bilgisayar ana bilgisayarı | 1 | Lenovo | |||||
| monitör | 1 | Lenovo | |||||
| Çevirici | 3.7 kw | 5 | Hai Li Pu | ||||
| Çevirici | 5.5 kw | 2 | Hai Li Pu | ||||
| 11 | Ekler | Özel aletler | 1 | Beian, Şandong | |||
| Kullanici rehberi | 1 | Beian, Şandong | |||||
| Uygunluk belgesi | 1 | Beian, Şandong | |||||
Not: 1 Teknik iyileştirme nedeniyle, satın alınan parçaların menşei ve teknik parametrelerin modeli değiştirilebilir, ancak işlevler mevcut olanlardan daha kötü değildir;
2 Alıcının aşağıdaki tesisleri hazırlaması gerekir: karıştırma istasyonunun beton temeli, karıştırma istasyonunun güç dağıtım kabinine giden güç kaynağı ve karıştırma istasyonunun su depolama kaynağı;ekipman için gerekli mekanik yağ ve karıştırma istasyonunda gerekli yıldırımdan korunma sistemi.
Ürün yapılandırması:
1, Besleme besleme sistemi: Bu sistem bir bölme hunisi, hız kontrollü frekans kontrollü bir ölçüm bandı makinesi ve bir bantlı konveyörden oluşur.
2, Çimento malzeme besleme sistemi: Çimento malzeme besleme sistemi, bir çimento silosu (çimento hunisi), hız kontrollü değişken frekanslı ölçüm çarkı besleyici ve bir spiral elektronik tartı konveyöründen oluşur.
3, Otomatik su temin sistemi: Bu sistem bir basınç tankı, bir dalgıç pompa, bir boru hattı, bir basınç düşürme vanası, bir su debimetresi ve bir su fıskiyesinden oluşur.
4, Karıştırma sistemi: Bu sistemin kalbi motor redüktörüdür ve çift yatay milli sürekli karıştırıcı ile tamamlanmaktadır.
5, Depolama kutusu cihaz sistemi: Bu sistem, çift boşaltmalı bir depolama kutusu, eğimli bir kayış makinesi ve bir hava kompresöründen oluşur.
6, Elektrik sistemi: Bu sistem, bir operasyon kontrol kabini ve bir operasyon odasından oluşur.
7, Ölçüm kontrol sistemi: Ölçüm kontrol sistemi, hem manuel hem de otomatik modlarla frekans dönüştürme hızı kontrolü ve mikrobilgisayar kontrolü ile yerli ünlü üretici elektronik parçaları benimser.Bu makine, dökme çimento silosu (bir helezon konveyör dahil) ile donatılmıştır.Bir kullanıcının ihtiyacı varsa, onu torbalı bir çimento silosu ile donatabilir.
Karayolu için stabilizasyon toprağı karıştırma istasyonu olarak da bilinen stabilize edilmiş toprak karıştırma tesisi, çeşitli stabilize edilmiş toprağı karıştırmak için profesyonel bir ekipmandır.Stabilize toprak karıştırma tesisinin markası Beian ve model numaraları WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800'dür.
Stabilize Toprak Karıştırma Tesisimiz, tesisinizin maksimum verimlilik ve üretkenlikte çalışmasını sağlamak için tasarlanmış kapsamlı bir teknik destek ve hizmet paketiyle birlikte gelir.Teknik destek ve hizmetimiz şunları içerir:
Stabilize Toprak Karıştırma Tesisinizin en yüksek verimlilik ve performansta çalışmasını sağlayarak müşterilerimize en üst düzeyde teknik destek ve hizmet sağlamaya kararlıyız.Teknik destek ve servis seçeneklerimiz hakkında daha fazla bilgi edinmek için bugün bize ulaşın.
