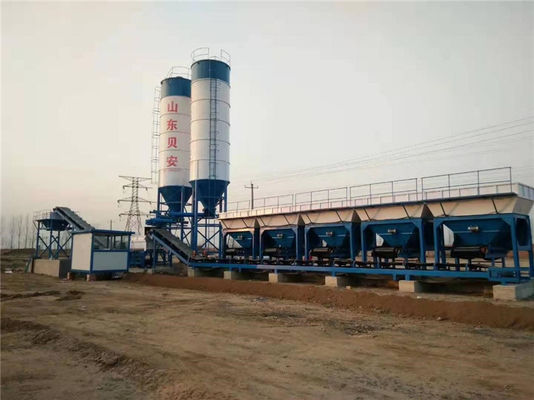

WDJ serisi stabilize toprak karıştırma tesisi, yurtiçinde ve yurtdışında sürekli stabilize toprak karıştırma tesisinin avantajlarını özümsemek temelinde firmamız tarafından geliştirilen yol temel malzemesinin sürekli karıştırılması için eksiksiz bir özel ekipman setidir.
Uygun fiyatlı WBZ serisi stabilize toprak karıştırma tesisimiz ve dereceli çakıl karıştırma tesisimiz, yüksek kaliteli otoyollar, şehir içi yollar, havaalanları, rıhtımlar, sporlar için taban malzemelerinin inşaat ihtiyaçlarını karşılamak üzere firmamız tarafından geliştirilmiş ve üretilmiş özel karıştırma ekipmanlarıdır. yurt içi ve yurt dışında en ileri teknolojiyi benimseyerek sahalar ve diğer tesisler.
Çimento stabilize kum ve çakıl, gri toprak stabilize taban malzemesi, sıkıştırılabilir beton ve diğer çim üretmek için kireç, sönmüş kireç (% 10-15 su içeriği), toprak, kum ve çakıl, uçucu kül, çimento ve diğer hammaddeleri kullanabilir. -kök malzemeleri.Ürettiği temel malzemeler doğru orantılıdır, eşit şekilde karıştırılır ve inşaat gereksinimlerini karşılar.
WDJ300.400.500.600.700.800 tipi stabilize toprak karıştırma tesisi ana performans parametreleri:
| Parametre Modeli | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| üretkenlik | 300 ton/saat | 400 ton/saat | 500 ton/saat | 600 ton/saat | 700 ton/saat | 800 ton/saat |
| Ölçüm yöntemi | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı |
| Ayarlama yöntemi | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü |
| Kontrol modu | otomatik | otomatik | otomatik | otomatik | otomatik | otomatik |
| Tartım doğruluğu (agrega) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Tartım hassasiyeti (toz) | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 |
| Ana motor gücü | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Toplam ağırlık | 24 ton | 24 ton | 27 ton | 27 ton | 30 ton | 30 ton |
| Toplam güç | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ600 D bilgisayarla ölçülen ve frekans hızı kontrollü stabilize toprak karıştırma tesisi alt konfigürasyon tablosu
| HAYIR. | Bölüm adı | Şartname Modeli | Miktar | Anavatan | Notlar | ||
| 1 | Komple makine |
3, Karıştırma agregasının maksimum tane boyutu: 60mm 4,Toplamın ölçüm hassasiyeti: ±%0,5-1 5,Toz malzemenin ölçüm hassasiyeti: ±%0,5-1 6, Montaj formu: ayrılabilir tip 7, Alan: 43m * 15m 8,Yapılandırma:dört huni ve bir hazne (çift motorlu) |
Agrega hunisi, bitmiş silo demir plakası 5 mm'yi benimser; düz kayış makinesi, eğimli kayış makinesi kanal çeliği 18'i benimser; agrega hunisi, mikser ayakları 20 I-kirişi benimser.Düz kayış ve eğimli kayış, naylon kayışı benimser.
|
||||
| 2 | Agrega harmanlama sistemi | Agrega hunisi | 5mm kullanarak 12m³ demir levha | 4 | Beian,Şandong |
Kombinasyon tipi: Tek hazne bileşimi Hazne genişliği: 3300mm |
|
| Vibratör | 1.1KW | 4 | Henan Xinxiang | ||||
| Izgara ekranı |
Izgarayla güçlendirilmiş ekran
|
4 | Beian,Şandong | ||||
| Kayış ölçeği | Tartım hassasiyeti ±%0,5-1 | 4 | Beian,Şandong | ||||
| Kayış ölçekli tambur | 4KW | 4 |
zibo Şandong |
||||
| Basınç sensörü | 150kg | 4 | Bengbu Anhui | ||||
| Kayış kantarı taşıyıcı makaraları | φ89×1080 | 1 takım | Beian,Şandong | ||||
| Kayış kantarı taşıyıcı rulo | φ89×1040 | 1 takım | Beian,Şandong | ||||
| basınç kayışlı kasnak | 1 | Bean,Şandong | |||||
| Dozlama bandı makinesi Çerçevesi | kanal çeliği [18 | 1 | Beian, Şandong | ||||
| motorlu kasnak | 50100-15KW-2.5 | 1 | Beian, Şandong | ||||
| Halka düz kemer | 1000×5–39.3m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×375 | 1 takım | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1150 | 1 takım | Beian, Şandong | ||||
| Dikey çubuk | 1 takım | Beian, Şandong | |||||
| 3 | Toz besleme sistemi | Besleme sistemi Toz kutusu | 80—100T | 1 | Beian, Şandong | ||
| Toz giderme | Hiçbiri | Beian, Şandong | |||||
| Sürgülü vana | 800×800 | 1 | Beian, Şandong | ||||
| Sürgülü vana el çarkı | 320 | 2 | Beian, Şandong | ||||
| Vidalı konveyör | φ325×2700mm | 1 | Beian, Şandong | ||||
| sarmal motor | 5.5KW | 1 | Beian, Şandong | ||||
| Çelik tel halat | φ6-10m | 1 | Beian, Şandong | ||||
| Bez çanta | φ325 | 2 | Beian, Şandong | ||||
| Spiral elektronik tartı | Φ325×1400mm | 1 | Beian, Şandong | ||||
| Elektronik tartı motoru | 4KW | 1 | Beian, Şandong | ||||
| Akım gerilimi sensörü | 500kg | 1 |
Bengbu, Anhui |
||||
| 4 | Operasyon odası | Kontrol odası | 1 | Beian, Şandong |
Kontrol modu: bilgisayar kontrolü
|
||
| Klima | 1,2HP (soğutma ve ısıtma tipi) | 1 | |||||
| 5 | su temin sistemi | dalgıç pompa | 2.2KW | 1 | Zibo , Şandong | su modu: frekans regülasyonu | |
| Su pompası akışı | 40m³/saat | 1 | Beian, Şandong | ||||
| 6 | Karıştırma cihazı | Mikser | 1 | Beian, Şandong |
makine tipi: Çift yatay şaft güçlü sürekli tip |
||
| Çift motorlu | 37KW | 2 | motor | ||||
| Bıçak ağzı | Yüksek manganez alaşımlı aşınmaya dayanıklı malzeme | 60 | Weifang, Şandong | ||||
| Hız düşürücü | ZLY180 | 2 | Zibo, Şandong | ||||
| 7 | Depolama aygıtı | eğimli bant makinesi |
Kurulum eğimi Q=18° Çerçeve kanalı :çelik [18 |
1 | Beian, Şandong |
Kova kapı tahriki Yöntem: Pnömatik
depolama kutusu Boşaltma yüksekliği: 3700mm
|
|
| elektrikli tahrik tamburu | 50100-18.5KW-2.5 | 1 | Zibo, Şandong | ||||
| halka şeklindeki düz kemer | 1000×4－38m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×375 | 1ayarlamak | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1150 | 1 takım | Beian, Şandong | ||||
| Nihai depolama kutusu | 5mm kullanarak 8m³ demir levha | 1 | Beian, Şandong | ||||
| Vibratör | 0.5KW | 2 | Xinxiang, Henan | ||||
| Elektrikli zil | 1 | Beian, Şandong | |||||
| 8 | Hava devresi sistemi | Selenoid vana | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Şandong | ||||
| Hava kompresörü | 0,67/7－5,5KW | 1 | |||||
| Hava silindiri | 100×250 | 4 | |||||
| 9 | Elektrik kontrol sistemi | Elektrik parçaları | 1 | Chint Dexie |
Elektrik bileşenleri isteğe bağlı olabilir 485 iletişim bağlantısını benimseyin |
||
| Kontrol sistemi | 1 | Beian , Şandong | |||||
| Bilgisayar ana bilgisayarı | 1 | Lenovo | |||||
| monitör | 1 | Lenovo | |||||
| Çevirici | 3.7 kw | 4 | Hai Li Pu | ||||
| Çevirici | 5.5 kw | 1 | Hai Li Pu | ||||
| 11 | Ekler | Özel aletler | 1 | Beian, Şandong | |||
| Kullanici rehberi | 1 | Beian, Şandong | |||||
| Uygunluk belgesi | 1 | Beian, Şandong | |||||
Not: 1 Teknik iyileştirme nedeniyle, satın alınan parçaların menşei ve teknik parametrelerin modeli değiştirilebilir, ancak işlevler mevcut olanlardan daha kötü değildir;
2 Alıcının aşağıdaki tesisleri hazırlaması gerekir: karıştırma istasyonunun beton temeli, karıştırma istasyonunun güç dağıtım kabinine giden güç kaynağı ve karıştırma istasyonunun su depolama kaynağı;ekipman için gerekli mekanik yağ ve karıştırma istasyonunda gerekli yıldırımdan korunma sistemi.
Ürün yapılandırması:
1, Dozaj besleme sistemi: bölme hunisi, hız kontrollü frekans kontrollü ölçüm bandı makinesi, bantlı konveyörden oluşur.
2, Çimento malzeme tedarik sistemi: çimento silosu (çimento hunisi), hız kontrollü değişken frekanslı ölçüm çarkı besleyici, spiral elektronik tartı konveyörü ile donatılmıştır.
3, Otomatik su temin sistemi: basınç tankı, dalgıç pompa, boru hattı, basınç düşürücü vana, su akış ölçer, su fıskiyesi.
4, Karıştırma sistemi: motor redüktörü, çift yatay milli sürekli karıştırıcı.
5, Depolama kutusu cihaz sistemi: çift boşaltma depolama kutusu, eğimli kayış makinesi, hava kompresörü.
6, Elektrik sistemi: operasyon kontrol kabini, operasyon odası.
7, Ölçüm kontrol sistemi: yerli ünlü üretici elektronik parçalar, frekans dönüştürme hızı kontrolü, mikrobilgisayar kontrol kılavuzu ve otomatik iki form ile tasarlanmıştır.Bu makine dökme çimento silosu ile donatılmıştır (vidalı konveyör dahil).Torbalı çimento silosu için kullanıcının ihtiyacına göre başka bir cihazla donatılabilir.
Stabilize Toprak Karıştırma Tesisimiz için kapsamlı teknik destek ve servis sağlıyoruz.Hizmetimiz şunları içerir:
Tesisinizin optimum performansta çalışmasını sağlamak için size en yüksek kalitede hizmet ve destek sağlamaya kararlıyız.Herhangi bir sorunuz varsa veya herhangi bir yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
