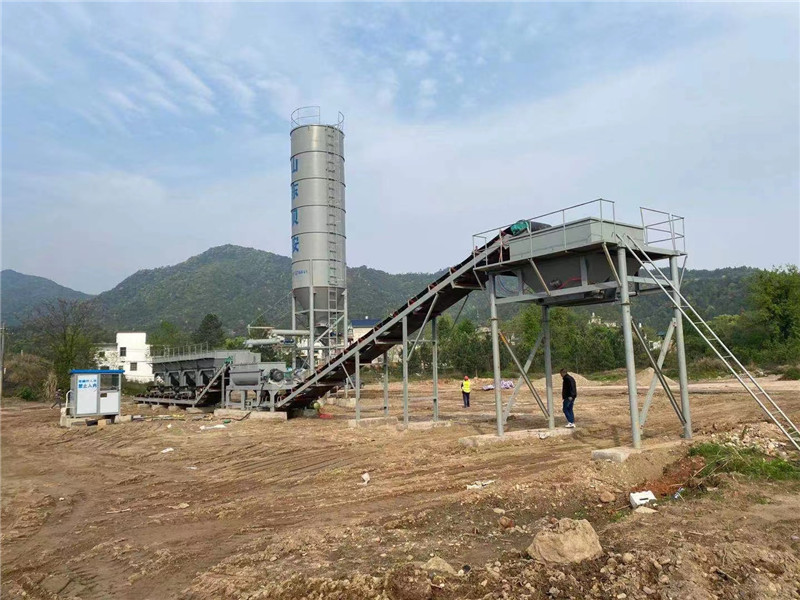

WDJ serisi stabilize toprak karıştırma tesisi, yol malzemelerinin karıştırılmasını kolaylaştırmak için mükemmel bir ekipman seçimidir.Hem yurt içi hem de yurt dışından benzer sürekli karıştırma tesisi tasarımlarının en iyi yönlerinin birleştirilmesi temelinde geliştirilmiştir.Yüksek kaliteli otoyollar, şehir sokakları, havaalanları, rıhtımlar, spor sahaları ve diğer tesislerin inşası için temel malzeme ihtiyaçlarına uyacak şekilde özel olarak tasarlanmış olan WBZ serisi stabilize toprak karıştırma tesisimiz, uygun maliyetli bir fiyata mevcuttur.
Toprak, kum ve çakıl karışımı, kireç, sönmüş kireç (su içeriği %10-15 arasında değişen), maden ocakları ve çimento gibi agregaların karasal ve uçucu kül hammaddeleri ile birleştirilmesiyle oluşturulur.Üretilen bu özel karışım, çimento ile stabilize edilmiş kum ve çakıl, gri zemin ile stabilize edilmiş toprak taban malzemesi, sıkıştırılabilir beton ve diğer temel temel malzemeler olarak bilinir.Bu bileşenler, inşaat gereksinimlerini karşılamak için doğru bir şekilde tartılır ve iyice karıştırılır.
WDJ300.400.500.600.700.800 tipi stabilize toprak karıştırma tesisi ana performans parametreleri:
| Parametre Modeli | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| üretkenlik | 300 ton/saat | 400 ton/saat | 500 ton/saat | 600 ton/saat | 700 ton/saat | 800 ton/saat |
| Ölçüm yöntemi | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı |
| Ayarlama yöntemi | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü |
| Kontrol modu | otomatik | otomatik | otomatik | otomatik | otomatik | otomatik |
| Tartım doğruluğu (agrega) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Tartım hassasiyeti (toz) | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 |
| Ana motor gücü | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Toplam ağırlık | 24 ton | 24 ton | 27 ton | 27 ton | 30 ton | 30 ton |
| Toplam güç | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ600 D bilgisayarla ölçülen ve frekans hızı kontrollü stabilize toprak karıştırma tesisi alt konfigürasyon tablosu
| HAYIR. | Bölüm adı | Şartname Modeli | Miktar | Anavatan | Notlar | ||
| 1 | Komple makine |
3, Karıştırma agregasının maksimum tane boyutu: 60mm 4,Toplamın ölçüm hassasiyeti: ±%0,5-1 5,Toz malzemenin ölçüm hassasiyeti: ±%0,5-1 6, Montaj formu: ayrılabilir tip 7, Alan: 43m * 15m 8,Yapılandırma:dört huni ve bir hazne (çift motorlu) |
Agrega hunisi, bitmiş silo demir plakası 5 mm'yi benimser; düz kayış makinesi, eğimli kayış makinesi kanal çeliği 18'i benimser; agrega hunisi, mikser ayakları 20 I-kirişi benimser.Düz kayış ve eğimli kayış, naylon kayışı benimser.
|
||||
| 2 | Agrega harmanlama sistemi | Agrega hunisi | 5mm kullanarak 12m³ demir levha | 4 | Beian,Şandong |
Kombinasyon tipi: Tek hazne bileşimi Hazne genişliği: 3300mm |
|
| Vibratör | 1.1KW | 4 | Henan Xinxiang | ||||
| Izgara ekranı |
Izgarayla güçlendirilmiş ekran
|
4 | Beian,Şandong | ||||
| Kayış ölçeği | Tartım hassasiyeti ±%0,5-1 | 4 | Beian,Şandong | ||||
| Kayış ölçekli tambur | 4KW | 4 |
zibo Şandong |
||||
| Basınç sensörü | 150kg | 4 | Bengbu Anhui | ||||
| Kayış kantarı taşıyıcı makaraları | φ89×1080 | 1 takım | Beian,Şandong | ||||
| Kayış kantarı taşıyıcı rulo | φ89×1040 | 1 takım | Beian,Şandong | ||||
| basınç kayışlı kasnak | 1 | Bean,Şandong | |||||
| Dozlama bandı makinesi Çerçevesi | kanal çeliği [18 | 1 | Beian, Şandong | ||||
| motorlu kasnak | 50100-15KW-2.5 | 1 | Beian, Şandong | ||||
| Halka düz kemer | 1000×5–39.3m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×375 | 1 takım | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1150 | 1 takım | Beian, Şandong | ||||
| Dikey çubuk | 1 takım | Beian, Şandong | |||||
| 3 | Toz besleme sistemi | Besleme sistemi Toz kutusu | 80—100T | 1 | Beian, Şandong | ||
| Toz giderme | Hiçbiri | Beian, Şandong | |||||
| Sürgülü vana | 800×800 | 1 | Beian, Şandong | ||||
| Sürgülü vana el çarkı | 320 | 2 | Beian, Şandong | ||||
| Vidalı konveyör | φ325×2700mm | 1 | Beian, Şandong | ||||
| sarmal motor | 5.5KW | 1 | Beian, Şandong | ||||
| Çelik tel halat | φ6-10m | 1 | Beian, Şandong | ||||
| Bez çanta | φ325 | 2 | Beian, Şandong | ||||
| Spiral elektronik tartı | Φ325×1400mm | 1 | Beian, Şandong | ||||
| Elektronik tartı motoru | 4KW | 1 | Beian, Şandong | ||||
| Akım gerilimi sensörü | 500kg | 1 |
Bengbu, Anhui |
||||
| 4 | Operasyon odası | Kontrol odası | 1 | Beian, Şandong |
Kontrol modu: bilgisayar kontrolü
|
||
| Klima | 1,2HP (soğutma ve ısıtma tipi) | 1 | |||||
| 5 | su temin sistemi | dalgıç pompa | 2.2KW | 1 | Zibo , Şandong | su modu: frekans regülasyonu | |
| Su pompası akışı | 40m³/saat | 1 | Beian, Şandong | ||||
| 6 | Karıştırma cihazı | Mikser | 1 | Beian, Şandong |
makine tipi: Çift yatay şaft güçlü sürekli tip |
||
| Çift motorlu | 37KW | 2 | motor | ||||
| Bıçak ağzı | Yüksek manganez alaşımlı aşınmaya dayanıklı malzeme | 60 | Weifang, Şandong | ||||
| Hız düşürücü | ZLY180 | 2 | Zibo, Şandong | ||||
| 7 | Depolama aygıtı | eğimli bant makinesi |
Kurulum eğimi Q=18° Çerçeve kanalı :çelik [18 |
1 | Beian, Şandong |
Kova kapı tahriki Yöntem: Pnömatik
depolama kutusu Boşaltma yüksekliği: 3700mm
|
|
| elektrikli tahrik tamburu | 50100-18.5KW-2.5 | 1 | Zibo, Şandong | ||||
| halka şeklindeki düz kemer | 1000×4－38m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×375 | 1ayarlamak | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1150 | 1 takım | Beian, Şandong | ||||
| Nihai depolama kutusu | 5mm kullanarak 8m³ demir levha | 1 | Beian, Şandong | ||||
| Vibratör | 0.5KW | 2 | Xinxiang, Henan | ||||
| Elektrikli zil | 1 | Beian, Şandong | |||||
| 8 | Hava devresi sistemi | Selenoid vana | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Şandong | ||||
| Hava kompresörü | 0,67/7－5,5KW | 1 | |||||
| Hava silindiri | 100×250 | 4 | |||||
| 9 | Elektrik kontrol sistemi | Elektrik parçaları | 1 | Chint Dexie |
Elektrik bileşenleri isteğe bağlı olabilir 485 iletişim bağlantısını benimseyin |
||
| Kontrol sistemi | 1 | Beian , Şandong | |||||
| Bilgisayar ana bilgisayarı | 1 | Lenovo | |||||
| monitör | 1 | Lenovo | |||||
| Çevirici | 3.7 kw | 4 | Hai Li Pu | ||||
| Çevirici | 5.5 kw | 1 | Hai Li Pu | ||||
| 11 | Ekler | Özel aletler | 1 | Beian, Şandong | |||
| Kullanici rehberi | 1 | Beian, Şandong | |||||
| Uygunluk belgesi | 1 | Beian, Şandong | |||||
Not: 1 Teknik iyileştirme nedeniyle, satın alınan parçaların menşei ve teknik parametrelerin modeli değiştirilebilir, ancak işlevler mevcut olanlardan daha kötü değildir;
2 Alıcının aşağıdaki tesisleri hazırlaması gerekir: karıştırma istasyonunun beton temeli, karıştırma istasyonunun güç dağıtım kabinine giden güç kaynağı ve karıştırma istasyonunun su depolama kaynağı;ekipman için gerekli mekanik yağ ve karıştırma istasyonunda gerekli yıldırımdan korunma sistemi.
Ürün yapılandırması:
1, Besleme besleme sistemi: Bu sistem bir bölme hunisi, hız kontrollü frekans kontrollü ölçüm bandı makinesi ve bantlı konveyör içerir.
2, Çimento malzeme besleme sistemi: Bu sistem bir çimento silosu (çimento hunisi), hız kontrollü değişken frekanslı ölçüm çarkı besleyici ve spiral elektronik tartı konveyöründen oluşur.
3, Otomatik su temin sistemi: Bu sistem bir basınç tankı, dalgıç pompa, boru hattı, basınç düşürme vanası, su debimetresi ve su fıskiyesi içerir.
4, Karıştırma sistemi: Bu sistem bir motor redüktörü ve çift yatay milli sürekli karıştırıcıdan oluşur.
5, Depolama kutusu cihaz sistemi: Bu sistem, çift boşaltmalı bir depolama kutusu, eğimli kayış makinesi ve hava kompresöründen oluşur.
6, Elektrik sistemi: Bu sistem bir operasyon kontrol kabini ve bir operasyon odası içerir.
7,Ölçüm kontrol sistemi: Bu sistem, yerli ünlü üretici elektronik parçaları, frekans dönüştürme hızı kontrolü ve mikrobilgisayar kontrol kılavuzu ve otomatik iki formu benimser.Bu makine, dökme çimento silosu (vidalı konveyör dahil) ile donatılmıştır.Kullanıcının ihtiyacına göre torbalı çimento silosu ile de donatılabilir.
buBeian WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800stabilize toprak karıştırma istasyonu, otoyol ve yol gibi inşaat projelerinde kullanılmak üzere kireç stabilize toprak karışımları oluşturmak için tasarlanmıştır.
Stabilize Toprak Karıştırma Tesisimiz için kapsamlı teknik destek ve servis sağlıyoruz.Tecrübeli mühendis ve teknisyenlerimiz, aklınıza gelebilecek her türlü soruyu yanıtlamak ve karşılaşabileceğiniz her türlü soruna çözüm sunmak için hazır olacaktır.
Stabilize Toprak Karıştırma Tesisinizin optimum performansta çalışmasını sağlamak için zamanında satış sonrası hizmet sağlıyoruz.Hizmetimiz, düzenli denetim ve bakım hizmeti, sorun giderme ve onarım ve yedek parça değişimini içerir.
Stabilize Toprak Karıştırma Tesisi'ni çalıştırmanıza ve bakımını yapmanıza yardımcı olacak eğitim hizmetleri de sağlıyoruz.Eğitim hizmetlerimiz güvenlik, çalıştırma talimatları ve bakım gibi konuları kapsar.Ayrıca müşterilerimizin özel ihtiyaçlarını karşılamak için özelleştirilmiş eğitim kursları sunuyoruz.
Stabilize Toprak Karıştırma Tesisinizle ilgili herhangi bir yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçin; size yardımcı olmaktan memnuniyet duyarız.
A1: Stabilize Toprak Karıştırma Tesisinin Marka Adı Beian'dır.
A2: Stabilize Toprak Karıştırma Tesisinin mevcut Model Numaraları WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800'dür.
A3: Stabilize Toprak Karıştırma Tesisi Çin'de üretilmektedir.
A4: Stabilize Toprak Karıştırma Tesisi iki kat karıştırma bıçağına sahiptir.
A5: Stabilize Toprak Karıştırma Tesisinin nominal çıkışı 300-800 t/h'dir.
