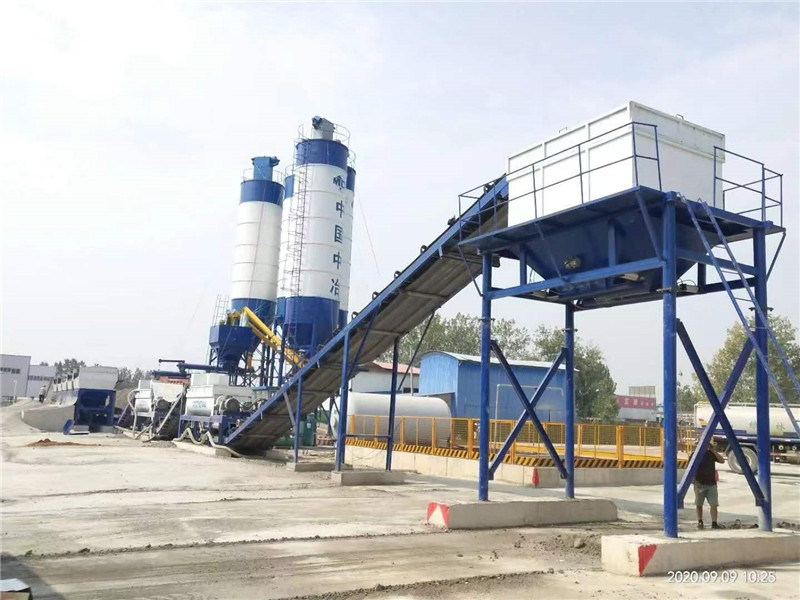

WDJ serisi stabilize toprak karıştırma tesisi, yurtiçinde ve yurtdışında sürekli stabilize toprak karıştırma tesisinin avantajlarını özümseme temelinde firmamız tarafından geliştirilen, yol temel malzemesinin sürekli karıştırılması için eksiksiz bir özel ekipman setidir.
Uygun fiyatlı WBZ serisi stabilize toprak karıştırma tesisi ve dereceli çakıl karıştırma tesisi, yüksek kaliteli otoyollar, şehir içi yollar, havaalanları, rıhtımlar, spor tesisleri için temel malzemelerin inşaat ihtiyaçlarını karşılamak üzere firmamız tarafından geliştirilen ve üretilen özel bir karıştırma ekipmanıdır. sahaları ve diğer tesisleri yurtiçinde ve yurtdışında ilk teknolojiyi benimseyerek.Çimento stabilize kum ve çakıl, gri toprak stabilize taban malzemesi, sıkıştırılabilir beton ve diğer çim üretmek için kireç, sönmüş kireç (% 10-15 su içeriği), toprak, kum ve çakıl, uçucu kül, çimento ve diğer hammaddeleri kullanabilir. -kök malzemeleri.Ürettiği temel malzemeler doğru orantılıdır, eşit şekilde karıştırılır ve inşaat gereksinimlerini karşılar.
WDJ300.400.500.600.700.800 tipi stabilize toprak karıştırma tesisi ana performans parametreleri:
| Parametre Modeli | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| üretkenlik | 300 ton/saat | 400 ton/saat | 500 ton/saat | 600 ton/saat | 700 ton/saat | 800 ton/saat |
| Ölçüm yöntemi | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı |
| Ayarlama yöntemi | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü |
| Kontrol modu | otomatik | otomatik | otomatik | otomatik | otomatik | otomatik |
| Tartım doğruluğu (agrega) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Tartım hassasiyeti (toz) | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 |
| Ana motor gücü | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Toplam ağırlık | 24 ton | 24 ton | 27 ton | 27 ton | 30 ton | 30 ton |
| Toplam güç | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ800tipDbilgisayarla ölçülen ve frekans hız kontrollü stabilize toprak karıştırma tesisi konfigürasyon tablosu
| HAYIR. | Bölüm adı | Şartname Modeli | Miktar | Anavatan | Notlar | ||
| 1 | Komple makine |
6, Montaj formu: ayrılabilir tip 7, Alan: 55m * 15m 8, Konfigürasyon: Dört hazne ve iki hazne (ikincil karıştırma ara bant tipi) |
Agrega hunisi, bitmiş silo demir plakası 5 mm'yi benimser; düz kayış makinesi, eğimli kayış makinesi kanal çeliği 18'i benimser; agrega hunisi, mikser ayakları 20 I-kirişi benimser.Düz kayış ve eğimli kayış, naylon kayışı benimser.
|
||||
| 2 |
Agrega harmanlama sistemi
|
Agrega hunisi | 5mm kullanarak 14m³ demir levha | 4 | Beian,Şandong |
Kombinasyon tipi: Tek hazne bileşimi Hazne genişliği: 3300mm Bölmeli agrega hunisi |
|
| Vibratör | 1.1KW | 4 | Henan Xinxiang | ||||
| Izgara ekranı |
Izgarayla güçlendirilmiş ekran
|
4 | Beian,Şandong | ||||
| Kayış ölçeği | Tartım hassasiyeti ±%0,5-1 | 4 | Beian,Şandong | ||||
| Kayış ölçekli tambur | 4KW | 4 |
zibo Şandong |
||||
| Basınç sensörü | 150kg | 4 | Bengbu Anhui | ||||
| Kayış kantarı taşıyıcı makaraları | φ89×1080 | 1 yıl | Beian,Şandong | ||||
| Kayış kantarı taşıyıcı rulo | φ89×1040 | 1 yıl | Beian,Şandong | ||||
| basınç kayışlı kasnak | 1 | Beian, Şandong | |||||
| Dozlama bandı makinesi Çerçevesi | kanal çeliği [18 | 1 | Beian, Şandong | ||||
| motorlu kasnak | 50120-22KW-2.5 | 1 | Beian, Şandong | ||||
| Halka düz kemer | 1200×5–39,3 m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×455 | 1 takım | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1350 | 1 takım | Beian, Şandong | ||||
| Dikey rulo | 1 takım | Beian, Şandong | |||||
| 3 | Toz besleme sistemi | Besleme sistemi Toz kutusu | 80-100 | 2 | Beian, Şandong | ||
| Toz giderme | Hiçbiri | 0 | isteğe bağlı | ||||
| Sürgülü vana | 800×800 | 2 | Beian, Şandong | ||||
| Sürgülü vana el çarkı | 320 | 4 | Beian, Şandong | ||||
| Vidalı konveyör | φ325×2700mm | 2 | Beian, Şandong | ||||
| sarmal motor | 7.5KW | 2 | Beian, Şandong | ||||
| Çelik tel halat | φ6–10 inç | 2 | Beian, Şandong | ||||
| Bez çanta | φ325 | 4 | Beian, Şandong | ||||
| Spiral elektronik tartı | Φ325×1400mm | 2 | Beian, Şandong | ||||
| Elektronik tartı motoru | 4KW | 2 | Beian, Şandong | ||||
| Akım gerilimi sensörü | 500kg | 2 |
Bengbu, Anhui |
||||
| 4 | Operasyon odası | Kontrol odası | 1 |
Bengbu, Anhui |
Kontrol modu: bilgisayar kontrolü
|
||
| Klima | 1,2HP (soğutma ve ısıtma tipi) | 1 | |||||
| 5 | su temin sistemi | dalgıç pompa | 3KW | 1 | Zibo , Şandong | su kontrol modu: frekans hız ayarı | |
| Su pompası akışı | 40m³/saat | 1 | Beian , Şandong | ||||
| 6 | Karıştırma cihazı | Mikser | 2 | Beian , Şandong |
makine tipi: Çift yatay şaft güçlü sürekli tip, çift motorlu |
||
| Çift motorlu | 55KW×2 | 4 | Kaiyuan | ||||
| Bıçak ağzı | 高锰合金耐磨材质 | 68*2 | Weifang, Şandong | ||||
| Hız düşürücü | ZLY200 | 4 | Zibo, Şandong | ||||
| 7 | Depolama aygıtı | eğimli bant makinesi |
Kurulum eğimi Q=18° Çerçeve kanalı :çelik [18 |
1 | Beian, Şandong |
Hazne kapı sürücüsü Yöntem: Pnömatik
depolama kutusu Boşaltma yüksekliği: 3700m |
|
| elektrikli tahrik tamburu | 50120-30KW-2.5 | 1 | Zibo, Şandong | ||||
| halka şeklindeki düz kemer | 1200×5–39,3 m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×455 | 1 yıl | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1350 | 1 yıl | Beian, Şandong | ||||
| Dikey rulo | 1 yıl | Beian, Şandong | |||||
| Nihai depolama kutusu | 5mm kullanarak 10m³ (istiflenmiş) demir levha | 1 | Beian, Şandong | ||||
| Vibratör | 1.1KW | 1 | Xinxiang, Henan | ||||
| Elektrikli zil | 1 | Beian, Şandong | |||||
| 8 | Hava devresi sistemi | Selenoid vana | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Şandong | ||||
| Hava kompresörü | 0,67/7－5,5KW | 1 | |||||
| Hava silindiri | 100×250 | 4 | |||||
| 9 | Elektrik kontrol sistemi | Elektrik parçaları | 1 | Chint Dexie |
Elektrikli bileşenler isteğe bağlı olabilir; 485 iletişim bağlantısını benimseyin |
||
| Kontrol sistemi | 1 | Beian , Şandong | |||||
| Bilgisayar ana bilgisayarı | 1 | Lenovo | |||||
| monitör | 1 | Lenovo | |||||
| Çevirici | 3.7 kw | 4 | Hai Li Pu | ||||
| Çevirici | 7.5 kw | 2 | Hai Li Pu | ||||
| 10 |
ara kemer
|
Bant taşıyıcı makaralar | φ89×455 | 1 takım | Beian, Şandong | ||
| Bant taşıyıcı makaralar | φ89×1350 | 1 takım | Beian, Şandong | ||||
| Kemer | 1200×5–19.4m naylon kayış | 1 | Beian, Şandong | ||||
| Elektrikli tahrik tamburu | 50120-22KW6-2.5 | 1 | Beian, Şandong | ||||
| 11 | Ekler | Özel aletler | 1 | Beian, Şandong | |||
| Kullanici rehberi | 1 | Beian, Şandong | |||||
| Uygunluk belgesi | 1 | Beian, Şandong | |||||
Not: 1 Teknik iyileştirme nedeniyle, satın alınan parçaların menşei ve teknik parametrelerin modeli değiştirilebilir, ancak işlevler mevcut olanlardan daha kötü değildir;
2 Alıcının aşağıdaki tesisleri hazırlaması gerekir: karıştırma istasyonunun beton temeli, karıştırma istasyonunun güç dağıtım kabinine giden güç kaynağı ve karıştırma istasyonunun su depolama kaynağı;ekipman için gerekli mekanik yağ ve karıştırma istasyonunda gerekli yıldırımdan korunma sistemi.
Stabilize Toprak Karıştırma İstasyonu, yol yapımı için güvenilir bir karıştırma ekipmanıdır.Kesin bir bileşime sahip homojen bir karışım oluşturmak için çeşitli toprak türlerini ve diğer malzemeleri karıştırmak üzere tasarlanmıştır.İstasyon, doğru ve verimli karıştırmayı sağlamak için gelişmiş kontrol sistemleri ve otomatik tartım sistemleri ile donatılmıştır.Aynı zamanda geniş bir kapasiteye sahiptir ve çok çeşitli malzemeleri işleyebilir, bu da onu büyük ölçekli yol yapım projeleri için uygun hale getirir.
Stabilize Toprak Karıştırma İstasyonu, yol yapım projeleri için çok yönlü ve güvenilir bir karıştırma ekipmanıdır.Kesin bir bileşime sahip homojen bir karışım oluşturmak için çeşitli toprak türlerini ve diğer malzemeleri karıştırmak üzere tasarlanmıştır.İstasyon 50-400t/h kapasiteye, 0-50kg arası katkı tartım aralığına ve 0-500kg arası çimento tartım aralığına sahiptir.Maksimum agrega boyutu 60 mm'dir ve bu da onu çoğu yol yapım projesi için uygun hale getirir.Gelişmiş kontrol sistemleri ve otomatik tartım sistemleri ile bu istasyon, doğru ve verimli karıştırma sağlar.
