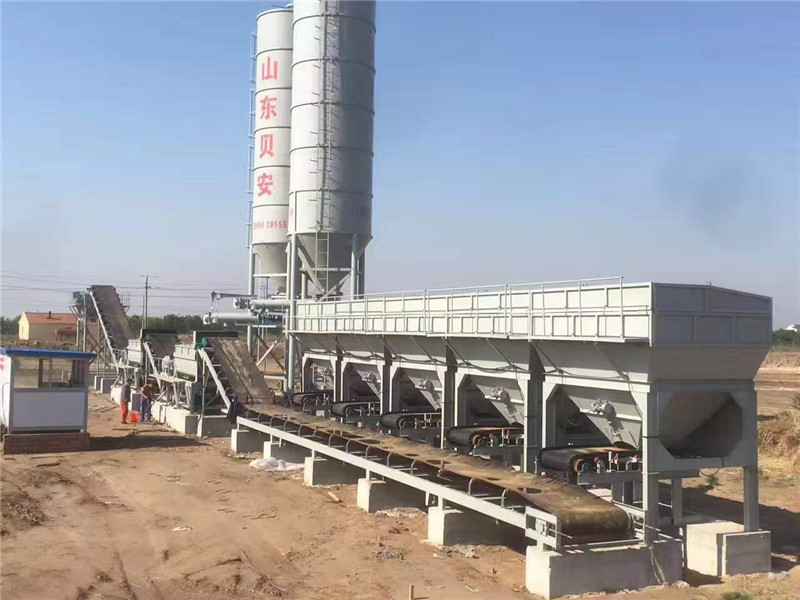

Stabilize Toprak Karıştırma İstasyonu, farklı oranlarda çimento, kum, çakıl ve diğer katkı maddeleri içeren stabilize toprak üretmek için tasarlanmış gelişmiş ve güvenilir bir yol yapım ekipmanıdır.Bu karıştırma istasyonu, malzeme bileşenlerini yüksek hızda karıştırabilen ve kısa bir döngü süresinde homojen bir stabilize toprak karışımı sağlayabilen çift şaftlı bir cebri karıştırıcı ile donatılmıştır.Ayrıca, 3-6 metreküp malzeme alabilecek bir agrega harmanlayıcı, 0-500 kg çimento tartım aralığı ve 0-50 kg katkı tartım aralığı ile donatılmıştır.Karıştırma işleminin tamamlanması sadece 60 saniye sürer, bu da onu stabilize toprak karıştırma için oldukça verimli ve uygun maliyetli bir çözüm haline getirir.
WDJ300.400.500.600.700.800 tipi stabilize toprak karıştırma tesisi ana performans parametreleri:
| Parametre Modeli | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| üretkenlik | 300 ton/saat | 400 ton/saat | 500 ton/saat | 600 ton/saat | 700 ton/saat | 800 ton/saat |
| Ölçüm yöntemi | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı |
| Ayarlama yöntemi | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü |
| Kontrol modu | otomatik | otomatik | otomatik | otomatik | otomatik | otomatik |
| Tartım doğruluğu (agrega) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Tartım hassasiyeti (toz) | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 |
| Ana motor gücü | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Toplam ağırlık | 24 ton | 24 ton | 27 ton | 27 ton | 30 ton | 30 ton |
| Toplam güç | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ800tipDbilgisayarla ölçülen ve frekans hız kontrollü stabilize toprak karıştırma tesisi konfigürasyon tablosu
| HAYIR. | Bölüm adı | Şartname Modeli | Miktar | Anavatan | Notlar | ||
| 1 | Komple makine |
6, Montaj formu: ayrılabilir tip 7, Alan: 55m * 15m 8, Konfigürasyon: Dört hazne ve iki hazne (ikincil karıştırma ara bant tipi) |
Agrega hunisi, bitmiş silo demir plakası 5 mm'yi benimser; düz kayış makinesi, eğimli kayış makinesi kanal çeliği 18'i benimser; agrega hunisi, mikser ayakları 20 I-kirişi benimser.Düz kayış ve eğimli kayış, naylon kayışı benimser.
|
||||
| 2 |
Agrega harmanlama sistemi
|
Agrega hunisi | 5mm kullanarak 14m³ demir levha | 4 | Beian,Şandong |
Kombinasyon tipi: Tek hazne bileşimi Hazne genişliği: 3300mm Bölmeli agrega hunisi |
|
| Vibratör | 1.1KW | 4 | Henan Xinxiang | ||||
| Izgara ekranı |
Izgarayla güçlendirilmiş ekran
|
4 | Beian,Şandong | ||||
| Kayış ölçeği | Tartım hassasiyeti ±%0,5-1 | 4 | Beian,Şandong | ||||
| Kayış ölçekli tambur | 4KW | 4 |
zibo Şandong |
||||
| Basınç sensörü | 150kg | 4 | Bengbu Anhui | ||||
| Kayış kantarı taşıyıcı makaraları | φ89×1080 | 1 yıl | Beian,Şandong | ||||
| Kayış kantarı taşıyıcı rulo | φ89×1040 | 1 yıl | Beian,Şandong | ||||
| basınç kayışlı kasnak | 1 | Beian, Şandong | |||||
| Dozlama bandı makinesi Çerçevesi | kanal çeliği [18 | 1 | Beian, Şandong | ||||
| motorlu kasnak | 50120-22KW-2.5 | 1 | Beian, Şandong | ||||
| Halka düz kemer | 1200×5–39,3 m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×455 | 1 takım | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1350 | 1 takım | Beian, Şandong | ||||
| Dikey rulo | 1 takım | Beian, Şandong | |||||
| 3 | Toz besleme sistemi | Besleme sistemi Toz kutusu | 80-100 | 2 | Beian, Şandong | ||
| Toz giderme | Hiçbiri | 0 | isteğe bağlı | ||||
| Sürgülü vana | 800×800 | 2 | Beian, Şandong | ||||
| Sürgülü vana el çarkı | 320 | 4 | Beian, Şandong | ||||
| Vidalı konveyör | φ325×2700mm | 2 | Beian, Şandong | ||||
| sarmal motor | 7.5KW | 2 | Beian, Şandong | ||||
| Çelik tel halat | φ6–10 inç | 2 | Beian, Şandong | ||||
| Bez çanta | φ325 | 4 | Beian, Şandong | ||||
| Spiral elektronik tartı | Φ325×1400mm | 2 | Beian, Şandong | ||||
| Elektronik tartı motoru | 4KW | 2 | Beian, Şandong | ||||
| Akım gerilimi sensörü | 500kg | 2 |
Bengbu, Anhui |
||||
| 4 | Operasyon odası | Kontrol odası | 1 |
Bengbu, Anhui |
Kontrol modu: bilgisayar kontrolü
|
||
| Klima | 1,2HP (soğutma ve ısıtma tipi) | 1 | |||||
| 5 | su temin sistemi | dalgıç pompa | 3KW | 1 | Zibo , Şandong | su kontrol modu: frekans hız ayarı | |
| Su pompası akışı | 40m³/saat | 1 | Beian , Şandong | ||||
| 6 | Karıştırma cihazı | Mikser | 2 | Beian , Şandong |
makine tipi: Çift yatay şaft güçlü sürekli tip, çift motorlu |
||
| Çift motorlu | 55KW×2 | 4 | Kaiyuan | ||||
| Bıçak ağzı | 高锰合金耐磨材质 | 68*2 | Weifang, Şandong | ||||
| Hız düşürücü | ZLY200 | 4 | Zibo, Şandong | ||||
| 7 | Depolama aygıtı | eğimli bant makinesi |
Kurulum eğimi Q=18° Çerçeve kanalı :çelik [18 |
1 | Beian, Şandong |
Hazne kapı sürücüsü Yöntem: Pnömatik
depolama kutusu Boşaltma yüksekliği: 3700m |
|
| elektrikli tahrik tamburu | 50120-30KW-2.5 | 1 | Zibo, Şandong | ||||
| halka şeklindeki düz kemer | 1200×5–39,3 m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×455 | 1 yıl | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1350 | 1 yıl | Beian, Şandong | ||||
| Dikey rulo | 1 yıl | Beian, Şandong | |||||
| Nihai depolama kutusu | 5mm kullanarak 10m³ (istiflenmiş) demir levha | 1 | Beian, Şandong | ||||
| Vibratör | 1.1KW | 1 | Xinxiang, Henan | ||||
| Elektrikli zil | 1 | Beian, Şandong | |||||
| 8 | Hava devresi sistemi | Selenoid vana | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Şandong | ||||
| Hava kompresörü | 0,67/7－5,5KW | 1 | |||||
| Hava silindiri | 100×250 | 4 | |||||
| 9 | Elektrik kontrol sistemi | Elektrik parçaları | 1 | Chint Dexie |
Elektrikli bileşenler isteğe bağlı olabilir; 485 iletişim bağlantısını benimseyin |
||
| Kontrol sistemi | 1 | Beian , Şandong | |||||
| Bilgisayar ana bilgisayarı | 1 | Lenovo | |||||
| monitör | 1 | Lenovo | |||||
| Çevirici | 3.7 kw | 4 | Hai Li Pu | ||||
| Çevirici | 7.5 kw | 2 | Hai Li Pu | ||||
| 10 |
ara kemer
|
Bant taşıyıcı makaralar | φ89×455 | 1 takım | Beian, Şandong | ||
| Bant taşıyıcı makaralar | φ89×1350 | 1 takım | Beian, Şandong | ||||
| Kemer | 1200×5–19.4m naylon kayış | 1 | Beian, Şandong | ||||
| Elektrikli tahrik tamburu | 50120-22KW6-2.5 | 1 | Beian, Şandong | ||||
| 11 | Ekler | Özel aletler | 1 | Beian, Şandong | |||
| Kullanici rehberi | 1 | Beian, Şandong | |||||
| Uygunluk belgesi | 1 | Beian, Şandong | |||||
Not: 1 Teknik iyileştirme nedeniyle, satın alınan parçaların menşei ve teknik parametrelerin modeli değiştirilebilir, ancak işlevler mevcut olanlardan daha kötü değildir;
2 Alıcının aşağıdaki tesisleri hazırlaması gerekir: karıştırma istasyonunun beton temeli, karıştırma istasyonunun güç dağıtım kabinine giden güç kaynağı ve karıştırma istasyonunun su depolama kaynağı;ekipman için gerekli mekanik yağ ve karıştırma istasyonunda gerekli yıldırımdan korunma sistemi.
Kireç stabilize toprak karıştırma istasyonu, kaldırım ve alt temel inşa etmek için yaygın olarak kullanılan yol yapımı için bir tür ekipmandır.PLC kontrol sistemi, yüksek kapasiteli, hızlı karıştırma döngüsü ve yol yapım projeleri için mükemmel bir çözüm haline getiren büyük kapasiteli agrega harmanlayıcı ile donatılmıştır.Kireç stabilize toprağı karıştırmak ve farklı özelliklere sahip stabilize toprak üretmek için kullanılabilir.Bu stabilize toprak karıştırma istasyonunun kapasitesi 50-400 t/h arasındadır ve karıştırma döngüsü sadece 60 sn'dir.Agrega harmanlayıcı 3-6m³'e kadar tutabilir.Gelişmiş PLC kontrol sistemi ile stabilize toprak üretimini hassas bir şekilde kontrol edebilir ve nihai ürünün kalitesini garanti edebilir.Ek olarak, kullanıcı dostu tasarım ve çalıştırma, stabilize edilmiş toprak karıştırma istasyonunun çalıştırılmasını kolay ve verimli hale getirir.
Stabilize Toprak Karıştırma İstasyonu için teknik destek ve servis şunları içerir:
A1: Stabilize Toprak Karıştırma İstasyonu, çimento, kireç, uçucu kül vb. İle stabilize edilmiş toprak üretmek için bir tür ekipmandır. Esas olarak karıştırma sistemi, agrega harmanlama sistemi, çimento tartım sistemi, su tartı sistemi, katkı tartı sistemi, karıştırmadan oluşur. taşıma sistemi ve kontrol sistemi.
S2: Stabilize Toprak Karıştırma İstasyonunun avantajları nelerdir?
A2: Stabilize Toprak Karıştırma İstasyonunun avantajları, yüksek verimlilik, iyi stabilite, kolay kullanım, düşük maliyet ve bitmiş ürünün yüksek kalitesini içerir.
S3: Stabilize Toprak Karıştırma İstasyonunun bileşenleri nelerdir?
A3: Stabilize Toprak Karıştırma İstasyonunun bileşenleri, karıştırma sistemi, agrega harmanlama sistemi, çimento tartım sistemi, su tartım sistemi, katkı tartım sistemi, karıştırma taşıma sistemi ve kontrol sistemini içerir.
S4: Stabilize Toprak Karıştırma İstasyonu ile hangi malzemeler yapılabilir?
A4: Stabilize Toprak Karıştırma İstasyonu, çimento, kireç, uçucu kül vb. ile stabilize edilmiş toprak yapmak için kullanılabilir.
S5: Stabilize Toprak Karıştırma İstasyonunun kapasitesi nedir?
A5: Stabilize Toprak Karıştırma İstasyonunun kapasitesi 80-100m3/saate kadardır.
