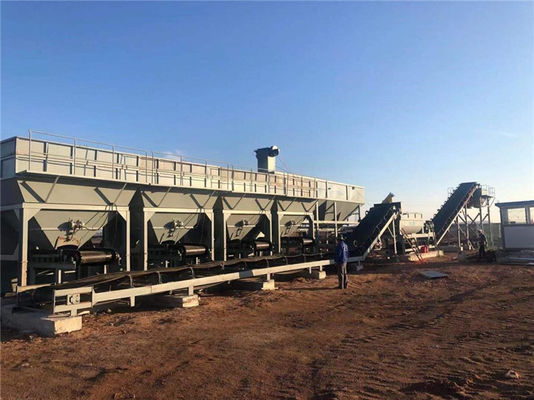

Stabilize Toprak Karıştırma İstasyonu, yol temeli yapımında kullanılan stabilize toprak üretmek için yüksek performanslı bir ekipmandır.Çimento, kireç, pulverize kömür külü ve diğer stabilize edici ajanların kombinasyonu ile yüksek kaliteli stabilize edilmiş toprak üretmek için ideal bir seçimdir.T
Çimento Silosu ile Stabilize Toprak Karıştırma İstasyonu, yüksek kaliteli bir karıştırma işlemi sağlar ve bu da onu büyük ölçekli projeler için ideal hale getirir.Ayrıca Kireç Stabilize Toprak Karıştırma İstasyonu, kireç ve diğer stabilize edici maddelerin toprakta verimli bir şekilde karıştırılmasını sağlar.Gelişmiş stabilizasyon teknolojisi ile bu karıştırma istasyonu, üstün performansa sahip stabilize toprak üretebilir.
WDJ300.400.500.600.700.800 tipi stabilize toprak karıştırma tesisi ana performans parametreleri:
| Parametre Modeli | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| üretkenlik | 300 ton/saat | 400 ton/saat | 500 ton/saat | 600 ton/saat | 700 ton/saat | 800 ton/saat |
| Ölçüm yöntemi | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı | bilgisayarlı |
| Ayarlama yöntemi | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü | Değişken frekanslı hız kontrolü |
| Kontrol modu | otomatik | otomatik | otomatik | otomatik | otomatik | otomatik |
| Tartım doğruluğu (agrega) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Tartım hassasiyeti (toz) | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 | ±%0,5 |
| Ana motor gücü | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Toplam ağırlık | 24 ton | 24 ton | 27 ton | 27 ton | 30 ton | 30 ton |
| Toplam güç | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ800tipDbilgisayarla ölçülen ve frekans hız kontrollü stabilize toprak karıştırma tesisi alt konfigürasyon tablosu
| HAYIR. | Bölüm adı | Şartname Modeli | Miktar | Anavatan | Notlar | ||
| 1 | Komple makine |
6, Montaj formu: ayrılabilir tip 7, Alan: 46m * 15m 8 Konfigürasyon: Dört hazne ve iki hazne |
Agrega hunisi, bitmiş silo demir plakası 5 mm'yi benimser; düz kayış makinesi, eğimli kayış makinesi kanal çeliği 18'i benimser; agrega hunisi, mikser ayakları 20 I-kirişi benimser.Düz kayış ve eğimli kayış, naylon kayışı benimser.
|
||||
| 2 |
|
Agrega hunisi | 5mm kullanarak 14m³ demir levha | 4 | Beian,Şandong |
Kombinasyon tipi: Tek hazne bileşimi Hazne genişliği: 3300mm Bölmeli agrega hunisi |
|
| Vibratör | 1.1KW | 4 | Henan Xinxiang | ||||
| Izgara ekranı |
Izgarayla güçlendirilmiş ekran
|
4 | Beian,Şandong | ||||
| Kayış ölçeği | Tartım hassasiyeti ±%0,5-1 | 4 | Beian,Şandong | ||||
| Kayış ölçekli tambur | 4KW | 4 |
zibo Şandong |
||||
| Basınç sensörü | 150kg | 4 | Bengbu Anhui | ||||
| Kayış kantarı taşıyıcı makaraları | φ89×1080 | 1 takım | Beian,Şandong | ||||
| Kayış kantarı taşıyıcı rulo | φ89×1040 | 1 takım | Beian,Şandong | ||||
| basınç kayışlı kasnak | 1 | Beian, Şandong | |||||
| Dozlama bandı makinesi Çerçevesi | kanal çeliği [18 | 1 | Beian, Şandong | ||||
| motorlu kasnak | 50120-22KW-2.5 | 1 | Beian, Şandong | ||||
| Halka düz kemer | 1200×5–39,3 m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×455 | 1 takım | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1350 | 1 takım | Beian, Şandong | ||||
| 3 | Toz besleme sistemi | Besleme sistemi Toz kutusu | 80—100T | 2 | Beian, Şandong | ||
| Toz giderme | Hiçbiri | isteğe bağlı | |||||
| Sürgülü vana | 800×800 | 2 | Beian, Şandong | ||||
| Sürgülü vana el çarkı | 320 | 4 | Beian, Şandong | ||||
| Vidalı konveyör | φ325×2700mm | 2 | Beian, Şandong | ||||
| sarmal motor | 7.5KW | 2 | Beian, Şandong | ||||
| Çelik tel halat | φ6-10m | 2 | Beian, Şandong | ||||
| Bez çanta | φ325 | 4 | Beian, Şandong | ||||
| Spiral elektronik tartı | Φ325×1400mm | 2 | Beian, Şandong | ||||
| Elektronik tartı motoru | 4KW | 2 | Beian, Şandong | ||||
| Akım gerilimi sensörü | 500kg | 2 |
Bengbu, Anhui |
||||
| 4 | Operasyon odası | Kontrol odası | 1 |
Bengbu, Anhui |
Kontrol modu: bilgisayar kontrolü
|
||
| Klima | 1HP (soğutma ve ısıtma tipi) | 1 | |||||
| 5 | su temin sistemi | dalgıç pompa | 3KW | 1 | Zibo , Şandong | su kontrol modu: frekans hız ayarı | |
| Su pompası akışı | 40m³/saat | 1 | Beian , Şandong | ||||
| Boru hatları ve bağlantı parçaları | 1 | Weifang, Şandong | |||||
| 6 | Karıştırma cihazı | Mikser | 1 | Beian , Şandong |
makine tipi: Çift yatay şaft güçlü sürekli tip, çift motorlu |
||
| Çift motorlu | 55KW×2 | 2 | Kaiyuan | ||||
| Bıçak ağzı | Yüksek manganez alaşımlı aşınmaya dayanıklı malzeme | 68 | Weifang, Şandong | ||||
| Hız düşürücü | ZLY200 | 2 | Zibo, Şandong | ||||
| 7 | Depolama aygıtı | eğimli bant makinesi |
Kurulum eğimi Q=18° Çerçeve kanalı :çelik [18 |
1 | Beian, Şandong |
Hazne kapı sürücüsü Yöntem: Pnömatik
depolama kutusu Boşaltma yüksekliği: 3700m |
|
| elektrikli tahrik tamburu | 50120-30KW-2.5 | 1 | Zibo, Şandong | ||||
| halka şeklindeki düz kemer | 1200×5–39,3 m naylon kayış | 1 | hebei | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×455 | 1 takım | Beian, Şandong | ||||
| Kayış makinesi taşıyıcı makaraları | φ89×1350 | 1 takım | Beian, Şandong | ||||
| Dikey rulo | 1 takım | Beian, Şandong | |||||
| Nihai depolama kutusu | 5mm kullanarak 10m³ (istiflenmiş) demir levha | 1 | Beian, Şandong | ||||
| Vibratör | 1.1KW | 1 | Xinxiang, Henan | ||||
| Elektrikli zil | 1 | Beian, Şandong | |||||
| 8 | Hava devresi sistemi | Selenoid vana | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Şandong | ||||
| Hava kompresörü | 0,67/7－5,5KW | 1 | |||||
| Hava silindiri | 100×250 | 4 | |||||
| 9 | Elektrik kontrol sistemi | Elektrik parçaları | 1 | Chint Dexie |
Elektrik bileşenleri isteğe bağlı olabilir 485 iletişim bağlantısını benimseyin |
||
| Kontrol sistemi | 1 | Beian , Şandong | |||||
| Bilgisayar ana bilgisayarı | 1 | Lenovo | |||||
| monitör | 1 | Lenovo | |||||
| Çevirici | 3.7 kw | 4 | Hai Li Pu | ||||
| Çevirici | 7.5 kw | 2 | Hai Li Pu | ||||
| 10 | Ekler | Özel aletler | 1 | Beian, Şandong | |||
| Kullanici rehberi | 1 | Beian, Şandong | |||||
| Uygunluk belgesi | 1 | Beian, Şandong | |||||
Not: 1 Teknik iyileştirme nedeniyle, satın alınan parçaların menşei ve teknik parametrelerin modeli değiştirilebilir, ancak işlevler mevcut olanlardan daha kötü değildir;
2 Alıcının aşağıdaki tesisleri hazırlaması gerekir: karıştırma istasyonunun beton temeli, karıştırma istasyonunun güç dağıtım kabinine giden güç kaynağı ve karıştırma istasyonunun su depolama kaynağı;ekipman için gerekli mekanik yağ ve karıştırma istasyonunda gerekli yıldırımdan korunma sistemi.
Stabilize Toprak Karıştırma İstasyonu, yol yapımı için mükemmel bir seçimdir, 60 saniye ve 3,7 m boşaltma yüksekliği ile verimli karıştırma döngüsü sağlayabilen çimento silosu ile donatılmıştır.3-6 m³ kapasiteli agrega harmanlayıcı, yeterli malzeme girişi ve istikrarlı çalışma performansı sağlar.Kompakt yapısı ve üstün performansı ile stabilize toprak karıştırma istasyonu, yol yapımında yaygın olarak kullanılmaktadır.
Stabilize Toprak Karıştırma İstasyonumuz, eksiksiz bir teknik destek ve hizmet yelpazesiyle birlikte gelir.Yerinde teknik destek ve hizmetler sağlayabilen son derece deneyimli ve bilgili mühendislerden oluşan bir ekip sunuyoruz.Ekibimiz kurulum, devreye alma, bakım, kalibrasyon, sorun giderme ve onarım hizmetleri konusunda yardım sağlayabilir.Ayrıca, ekipmanın doğru çalıştırılması ve bakımı hakkında eğitim vereceğiz.Ayrıca, ayrıntılı belgeler ve SSS'ler sağlayan çevrimiçi destek hizmetlerimize erişim sağlıyoruz.Ayrıca, Stabilize Toprak Karıştırma İstasyonunuz için en yüksek düzeyde performans sağlamak üzere onarımlar ve değiştirmeler için bir dizi yedek parça ve bileşen sunuyoruz.
